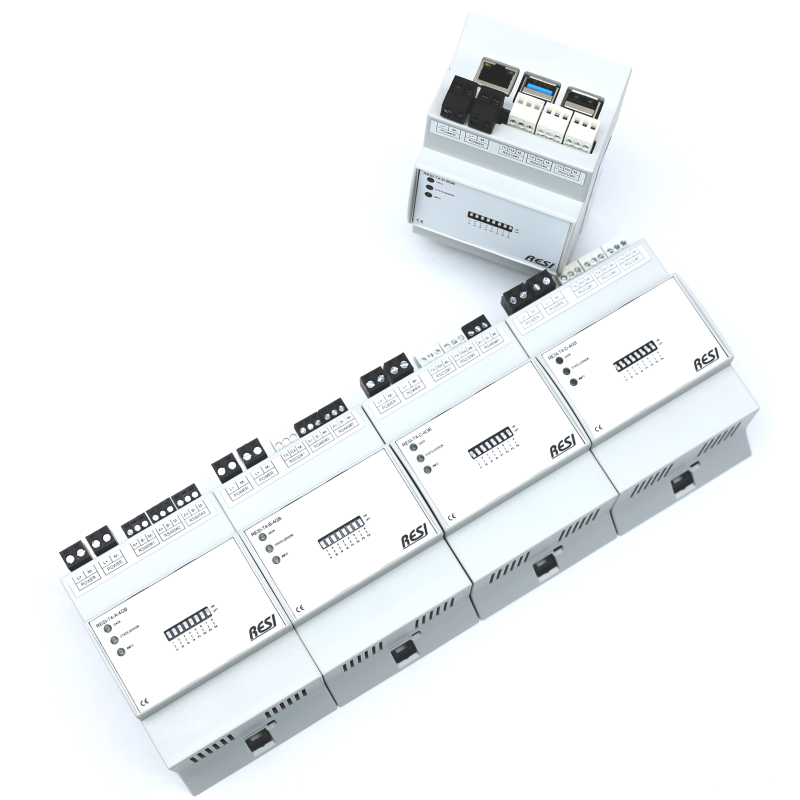

RESI-T4 con KNX, RS485

Controller REG-Linux con Raspberry PI® 4

SFRUTTA LA POTENZA DEL RASPBERRY PI® 4
NELLE TUE SOLUZIONI

RESI ha iniziato a utilizzare i prodotti Raspberry Pi^® a partire dal PI 2. RESI ha installato migliaia di controller nei suoi progetti nel corso degli anni. Il risultato di questa esperienza è un controller IoT di livello industriale basato sulla scheda standard Raspberry Pi^® 4.

COSA C’È DI DIVERSO?

Innanzitutto, abbiamo integrato la scheda standard del Raspberry Pi^® 4 in un alloggiamento industriale per montaggio su guida DIN e a parete. I nostri controller T4 si adattano perfettamente a un quadro elettrico standard con l’apertura da 45 mm nel pannello frontale, utilizzata in quasi tutti i sistemi di building automation. Inoltre, abbiamo integrato un alimentatore ad ampio raggio con 12–48 VDC. Successivamente, abbiamo aggiunto un coprocessore ARM® per gestire le interfacce seriali (RS232, RS485 o KNX). Ma questo coprocessore offre ancora di più: numero di serie univoco a 96 bit, RAM ferromagnetica integrata da 2kB per valori persistenti, orologio in tempo reale con condensatore di supporto, LED di stato e DIP switch per l’utilizzo del software! Infine, abbiamo ampliato alcuni dei nostri modelli con il supporto CAN 2.0 e CAN-FD. Naturalmente, sono presenti le funzioni standard del Raspberry Pi 4: 2xHDMI, 1xEthernet, 3xUSB (1xUSB viene utilizzato internamente), 1xuscita audio, 1xWLAN, 1xBLE, 2/4/8GB di RAM, scheda SD da 32GB con sistema operativo LINUX!

COME UTILIZZARLO SOTTO LINUX?

Questo coprocessore ARM® offre tutte le funzioni interne tramite un’interfaccia seriale collegata via USB /dev/ttyACM0. Non è necessario utilizzare una distribuzione LINUX speciale o sviluppare un driver LINUX per poter utilizzare queste funzioni. È possibile scegliere tra due protocolli: semplici comandi di testo ASCII come #VERSION o #GRTC o il protocollo MODBUS/RTU Master P per accedere a tutte queste funzioni.

COME UTILIZZARE LE INTERFACCE SERIALI?

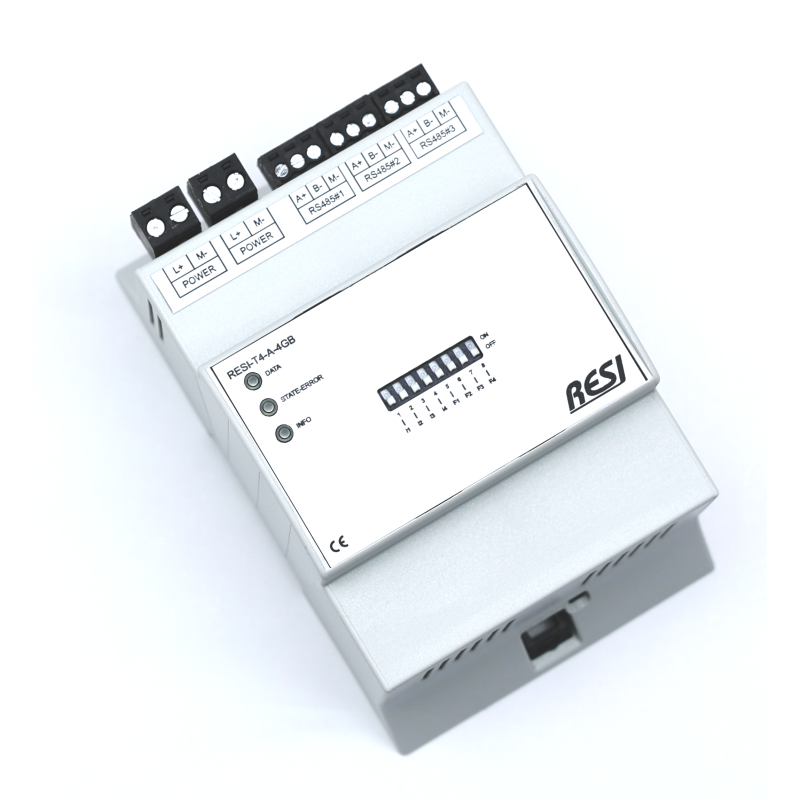

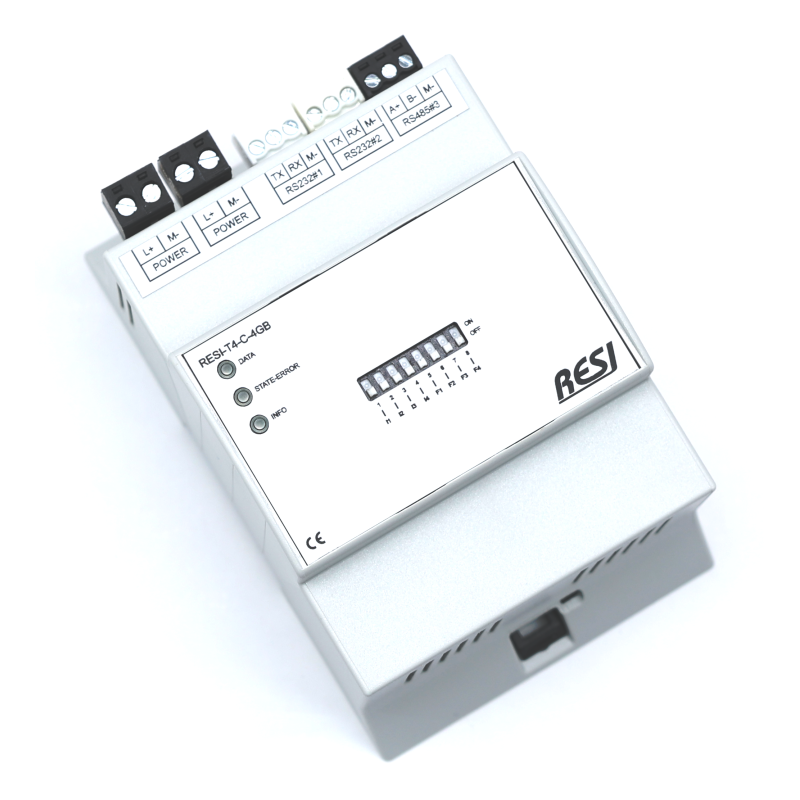

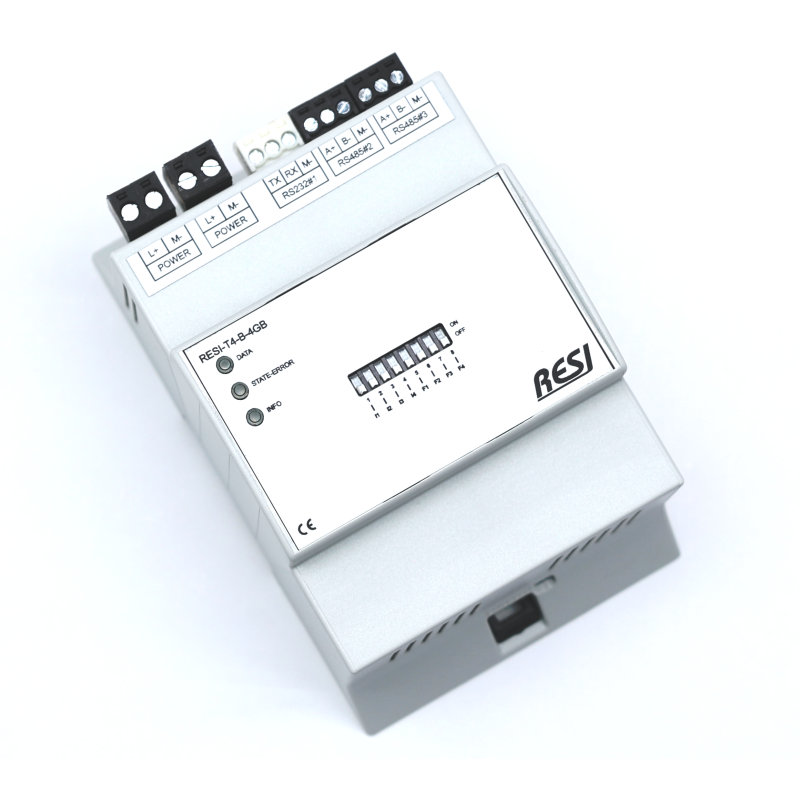

Questo coprocessore ARM® mappa un’interfaccia seriale /dev/ttyACM1 fino a /dev/ttyACM3 tramite USB per ogni interfaccia RS485, RS232 o KNX. Si tratta di interfacce seriali native in qualsiasi software LINUX. La commutazione di direzione time-critical per RS485 viene eseguita dal co-processore, non da LINUX!

QUALE SOFTWARE?

Vendiamo i controller IoT con la distribuzione LINUX standard di Raspberry Pi. Vogliamo utilizzare questi controller con quasi tutti i software LINUX open source disponibili, come ad esempio:
Node-RED; NodeJs, Phython, Java, JavaScript, HTML, C#, C++, Scratch, …
Ma è anche possibile eseguire tutti i database SQL e non SQL
MariaDB, MongoDO, InfluxDB, PostgreSQL.
Utilizzare Grafana o Apache per creare la propria interfaccia utente.
Utilizzare OpenHAB, FHEM, Home Assistant o IObroker per la domotica.
Stabilire una connessione al Cloud tramite MQTT, HTTPS, Azure IoT o AWS-Webdienste.
Creare VPN e router con OpenWrt, OpenRouter, OpenVPN o WireGuard.
Utilizzare KODI per soluzioni multimediali.
Utilizzare CODESYS per realizzare soluzioni PLC di livello industriale.

Oppure sviluppare e distribuire IL VOSTRO SOFTWARE su una piattaforma hardware professionale!
